ACV 42xmc011 – adapter za komande na volanu za Mercedes-Benz (40-pin Quadlock)
Kada tvornički radio zamijenite novim, tipke na volanu bez adaptera više ne rade. Adapter ACV 42xmc011 očitava naredbe tipki na volanu preko CAN-Bus sabirnice i pretvara ih u signal koji razumije vaš novi autoradio. Tako glasnoćom, promjenom pjesama i telefonom i dalje možete upravljati s volana. Kabel za vozilo istovremeno omogućuje spajanje napajanja i zvučnika novog radija preko ISO priključka.
Glavne prednosti
- Zadržite tipke na volanu – glasnoća +, glasnoća –, sljedeća pjesma, prethodna pjesma, prihvat poziva, prekid poziva, utišavanje (ovisno o vozilu i radiju).
- Plug & play spajanje – vozilo: 40-pin Quadlock. Rezanje originalnih instalacija nije potrebno.
- Za gotovo sve marke radija – odabir proizvođača radija DIP prekidačima (Alpine, Pioneer, Kenwood, JVC, Sony, Clarion, Zenec …).
- Dodatni izlazi – +12 V stupanj za vožnju unatrag, impulsi brzine (speed pulse), ručna kočnica (masa).
- Preraspodjela tipki – svakoj tipki možete dodijeliti drugu funkciju te dvostruku funkciju (kratki / dugi pritisak). Postavljanje preko USB-C priključka računalom (PC, Mac) ili pametnim telefonom.
- Softver koji se može ažurirati preko USB-C priključka.
Odgovarajuća vozila
Mercedes-Benz
- Mercedes Vito (W447) 10/2014 – 02/2019
- Mercedes Vito (W447) 05/2019 – 01/2024
* za više funkcija tipki na volanu vozilo po mogućnosti kodirajte na tvornički radio Audio 15
Važno prije kupnje
- za vozila s tvorničkim radijem Audio 10 / Audio 15 / Audio 30 / Audio 40
- vozila s radijem Audio 10: podržana je samo glasnoća*
- vozila s radijem Audio 40 Pioneer: uklonite adapterski kabel Pioneer
- vozila s radijem Audio 40 Garmin: tvornička kamera nije podržana
- vozila s tvorničkom kamerom:
- adapter za tvorničku kameru Fakra (m) > RCA (m) (ACV art. 771000-2011)
- vozila sa sustavom E-Call (poziv u nuždi):
- za zadržavanje funkcije E-Call: adapter Mercedes Sprinter / V-klasa (ACV art. 1424-27-0)
- signal stupnja za vožnju unatrag nije podržan u svim vozilima:
- signal stupnja za vožnju unatrag: +12 V na vozačevoj strani, bijelo/plava žica 1,5 mm²
- Kod uvezenih vozila ili vozila s drugačijim softverom neke funkcije možda neće raditi.
- Ovisno o opremi vozila i funkcijama novog radija pojedina tipka može nedostajati ili imati drugu funkciju.
- Usporedite priključke na slici s priključcima u vozilu i provjerite je li u vozilu izvorno bio ugrađen jedan od navedenih tvorničkih radija.
Podržani autoradiji i postavljanje DIP prekidača
Na adapteru prije spajanja DIP prekidačima odaberete proizvođača radija (ON = prekidač gurnut prema dolje). Kod nekih radija funkciju tipki na volanu morate uključiti i u izborniku radija.
| Radio / način | 1 | 2 | 3 | 4 | Spajanje na radio |
|---|---|---|---|---|---|
| Alpine | OFF | ON | OFF | OFF | 3,5 mm jack |
| Clarion | ON | OFF | OFF | ON | 3,5 mm jack |
| Grundig | OFF | ON | OFF | ON | smeđa žica (SWC IR) |
| JVC | OFF | OFF | ON | OFF | smeđa žica (SWC IR) |
| Kenwood 1 | ON | OFF | OFF | OFF | smeđa žica (SWC IR) |
| Kenwood 2 | ON | ON | OFF | OFF | smeđa žica (SWC IR) |
| Philips | OFF | ON | OFF | ON | smeđa žica (SWC IR) |
| Pioneer 1 | OFF | OFF | OFF | ON | 3,5 mm jack |
| Pioneer 2 | OFF | OFF | ON | ON | 3,5 mm jack |
| Sony | ON | OFF | ON | ON | 3,5 mm jack |
| Zenec | ON | ON | OFF | ON | smeđa žica (SWC IR) |
| Key 1 / Key 2 (radiji s učenjem tipki) | OFF | ON | ON | OFF | žice Key 1 / Key 2 |
| Key 1 / Key 2 Extend (samo za učenje) | OFF | ON | ON | ON | žice Key 1 / Key 2 |
| Analog single wire (učenje preko jedne žice) | ON | ON | ON | OFF | smeđa žica (SWC IR) |
| Analog single wire Extend (samo za učenje) | ON | ON | ON | ON | smeđa žica (SWC IR) |
| Custom | ON | OFF | ON | OFF | ovisno o radiju |
| Ažuriranje softvera | OFF | OFF | OFF | OFF | – |
Extend produljuje svaki pritisak tipke na 2 sekunde i namijenjen je samo učenju tipki na radiju (npr. kod kotačića na volanu koji se ne može držati). Nakon učenja prebacite na uobičajeni način.
Ostali DIP prekidači: DIP 5 i 6 rezervirani su za postavke specifične za vozilo.
Spajanje kabela za radio po markama: Alpine, Clarion, Pioneer, Sony – 3,5 mm jack; JVC, Kenwood, Grundig, Philips, Zenec, XZent – jedna žica (smeđa); Blaupunkt (od 2010.), ESX, Snooper, kineski radiji, noviji Kenwood (od 2020.), XZent – žice Key 1 / Key 2 (plava, siva) i masa (crna). Točno spajanje pronaći ćete u uputama vašeg radija. Radiji marke Atoto nisu podržani.
Dodatni izlazi (slobodne žice)
| Boja žice | Signal |
|---|---|
| crvena | +12 V paljenje (stezaljka 15) |
| narančasta | +12 V osvjetljenje (stezaljka 58) |
| ljubičasta/bijela | +12 V stupanj za vožnju unatrag |
| ružičasta | impulsi brzine (speed pulse) |
| zelena | ručna kočnica (masa) |
Opterećenje izlaza: najviše 250 mA. Ako trebate više, upotrijebite relej (1 relej: otpor zavojnice min. 75 Ω; 2 releja: min. 150 Ω).
Tehnički podaci
| Priključci | priključak vozila: 40-pin Quadlock Mercedes priključak tipki na volanu za radio: 3,5 mm jack / slobodne žice žuta žica +12 V trajno napajanje (stezaljka 30) preko osigurača na akumulator |
| Sabirnica | CAN-Bus |
| Postavljanje | 6 DIP prekidača, USB-C (ažuriranja, preraspodjela tipki) |
| Radni napon | 6 – 16 V |
| Potrošnja u mirovanju | < 3 mA |
| Radna temperatura | –20 °C do +85 °C |
| ACV brojevi | 42xmc011 |
Sadržaj paketa

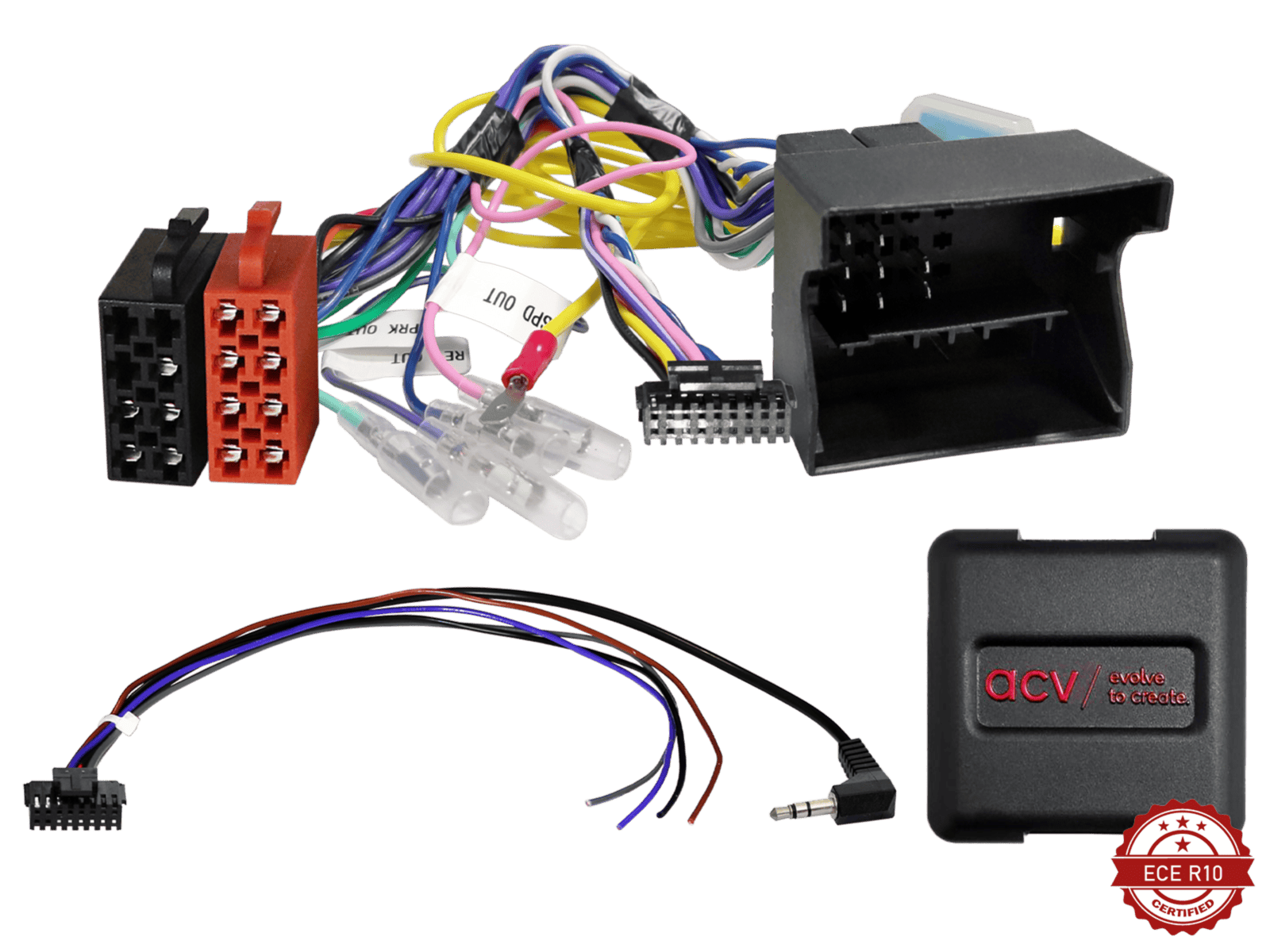

- Adapter za komande na volanu ACV
- Kabel za vozilo (40-pin Quadlock → ISO) sa slobodnim žicama za dodatne signale
- Kabel za radio (16-pin → 3,5 mm jack i slobodne žice)
Upute za ugradnju
- Odspojite negativni pol akumulatora i izvadite ključ.
- Prije uklanjanja starog radija provjerite rad svih tipki na volanu i postavki vozila.
- Izvadite tvornički radio i odspojite ga.
- DIP prekidačima postavite proizvođača radija. Prekidače postavljajte samo dok adapter nije pod naponom.
- Kabel za radio i kabel za vozilo spojite na adapter.
- Kabel za radio spojite na ulaz za tipke na volanu (SWC/Remote) na stražnjoj strani novog radija – 3,5 mm jack, smeđa žica ili žice Key 1 / Key 2, ovisno o radiju.
- ISO priključak adaptera spojite na ISO priključak novog radija. Ako radio nema ISO priključak, žice spojite prema bojama.
- Po potrebi spojite slobodne žice (stupanj za vožnju unatrag, speed pulse, ručna kočnica) na radio.
- Spojite antenu – po potrebi odgovarajućim antenskim adapterom.
- Na kraju spojite priključak vozila na adapter.
- Ako je potrebno, u izborniku radija uključite odnosno naučite tipke na volanu.
- Prije završne montaže armature provjerite rad radija, tipki na volanu i funkcija vozila.
Ako tipke ne rade: adapter odspojite s napajanja, provjerite priključke i postavke DIP prekidača te ga ponovno spojite (priključak vozila zadnji). Ako to ne pomogne, nakratko ugradite tvornički radio, uključite ga i zatim ponovite spajanje.
Dodatna spajanja i izmjene kabela namijenjeni su iskusnim monterima. Izmjene tvornički sastavljenog kabela mogu poništiti jamstvo.
Što vam još treba
- Ugradbeni okvir za novi radio: maske za autoradio
- Spajanje antene: antenski adapteri
- Novi radio: 2-DIN autoradio
Niste sigurni odgovara li adapter vašem vozilu? Pošaljite nam model, godište i fotografiju tvorničkog radija ili njegovog priključka i pomoći ćemo vam odabrati pravi.
