ACV 42xvx006 – adapter za komande na volanu za Dacia, Fiat, Mercedes-Benz, Nissan, Opel i Renault (12-pin / 24-pin / 8-pin)
Kada tvornički radio zamijenite novim, tipke na volanu bez adaptera više ne rade. Adapter ACV 42xvx006 očitava naredbe tipki na volanu iz analognog signala tipki i pretvara ih u signal koji razumije vaš novi autoradio. Tako glasnoćom, promjenom pjesama i telefonom i dalje možete upravljati s volana. Kabel za vozilo istovremeno omogućuje spajanje napajanja i zvučnika novog radija preko ISO priključka.
Glavne prednosti
- Zadržite tipke na volanu – glasnoća, pjesme, telefon.
- Plug & play spajanje – vozilo: 12-pin / 24-pin / 8-pin. Rezanje originalnih instalacija nije potrebno.
- Za gotovo sve marke radija – odabir proizvođača radija DIP prekidačima (Alpine, Pioneer, Kenwood, JVC, Sony, Clarion, Zenec …).
- Preraspodjela tipki – svakoj tipki možete dodijeliti drugu funkciju te dvostruku funkciju (kratki / dugi pritisak). Postavljanje preko USB-C priključka računalom (PC, Mac) ili pametnim telefonom.
- Softver koji se može ažurirati preko USB-C priključka.
Odgovarajuća vozila
Dacia
- Dacia Dokker (SD) 12/2012 – 03/2017
- Dacia Dokker (SD) 03/2017 – 11/2021
- Dacia Dokker Stepway (SD) 11/2014 – 03/2017
- Dacia Dokker Stepway (SD) 03/2017 – 11/2020
- Dacia Duster (SD) 11/2013 – 12/2017
- Dacia Duster (SR) 01/2018 – 07/2021
- Dacia Duster (SR) 09/2021 – 2024*
- Dacia Lodgy (SD) 06/2012 – 06/2021
- Dacia Lodgy Stepway (SD) 11/2014 – 06/2021
- Dacia Logan MCV (SD) 07/2013 – 09/2020
- Dacia Sandero (SD) 01/2013 – 09/2020
- Dacia Sandero Stepway (SD) 01/2013 – 09/2020
Fiat
- Fiat Talento (ZAF 296) 07/2016 – 10/2021**
Mercedes-Benz
- Mercedes Citan (W415) 10/2012 – 12/2020
Nissan
- Nissan NV300 (4/J4) 11/2016 – 06/2019**
- Nissan NV300 (4/J4) 06/2019 – 09/2021**
- Nissan NV300 (4/J4) 05/2021 – 09-2021**
- Nissan NV400 (M) 07/2014- 07/2020
- Nissan NV400 (M) 07/2020 – 12/2021
- Nissan Primastar (4/F4/J4) 01/2011 – 05/2015**
Opel
- Opel Movano B (X62) 10/2013 – 09/2019***
- Opel Movano B (X62) 10/2019 – 08/2021***
- Opel Vivaro B (X82) 06/2014 – 01/2019***
Renault
- Renault Captur (R) 06/2013 – 03/2017**
- Renault Captur (R) 03/2017 – 12/2019
- Renault Clio IV (X98) 11/2012 – 06/2016***
- Renault Clio IV (X98) 06/2016 – 12/2020***
- Renault Kangoo (W) 03/2013 – 12/2020
- Renault Master III (M) 09/2014 – 08/2018**
- Renault Master III Z.E. (M) 06/2018 – 06/2020**
- Renault Master III (M) 10/2019 – 2024**
- Renault Trafic III (J/JL) 09/2014 – 07/2019**
- Renault Trafic III (J/JL) 09/2019 – 03/2022**
- Renault Twingo (N) 01/2012 – 07/2014****
* vozila s otvorenom armaturom (open dash)
** vozila s navigacijom Media Nav / Media Nav Evo
*** vozila s navigacijom Navi 50 IntelliLink s prednjim AUX/USB / Media Nav
*** vozila s crnim tvorničkim 1-DIN radijem s prednjim AUX/USB i 2 kromirana gumba
**** vozila s crnim tvorničkim 1-DIN radijem s prednjim USB
Važno prije kupnje
- po potrebi radioničkim alatom prilagodite kodiranje sivog tvorničkog priključka
- Dacia od 2017. s tvorničkim radijem Visteon RO13-X07 bez CAN-Bus:
- adapter ACV 42xvx007
- za vozila s navigacijom Opel Navi 50 IntelliLink
- za vozila s tvorničkim 1-DIN radijem Opel Anatel (crni, AUX/USB sprijeda, 2 kromirana okretna gumba)
- Opel bez navigacije Navi 80 IntelliLink
- Renault bez navigacije R-Link (silverbox)
- vozila od 2018.:
- crvena +12 V paljenje (stezaljka 15) po potrebi s osiguračem iz kutije s osiguračima
- vozila od 2018.:
- crvenu žicu adaptera (+12 V paljenje, stezaljka 15) po potrebi priključite s osiguračem u kutiji s osiguračima
- vozila s tvorničkom navigacijom / kamerom za vožnju unatrag:
- prije ugradnje mjerenjem na tvorničkom radiju provjerite raspored 24-pin priključka
- pin 9: +6 V napajanje tvorničke kamere
- pin 21: masa tvorničke kamere
- pin 10: video +
- pin 22: video –
- pretvarač napona za napajanje tvorničke kamere (+6 V):
- pretvarač 12 V > 6 V, najviše 1,5 A (ACV art. 30.3520-04)
- Kod uvezenih vozila ili vozila s drugačijim softverom neke funkcije možda neće raditi.
- Ovisno o opremi vozila i funkcijama novog radija pojedina tipka može nedostajati ili imati drugu funkciju.
- Usporedite priključke na slici s priključcima u vozilu i provjerite je li u vozilu izvorno bio ugrađen jedan od navedenih tvorničkih radija.
Podržani autoradiji i postavljanje DIP prekidača
Na adapteru prije spajanja DIP prekidačima odaberete proizvođača radija (ON = prekidač gurnut prema dolje). Kod nekih radija funkciju tipki na volanu morate uključiti i u izborniku radija.
| Radio / način | 1 | 2 | 3 | 4 | Spajanje na radio |
|---|---|---|---|---|---|
| Alpine | OFF | ON | OFF | OFF | 3,5 mm jack |
| Clarion | ON | OFF | OFF | ON | 3,5 mm jack |
| Grundig | OFF | ON | OFF | ON | smeđa žica (SWC IR) |
| JVC | OFF | OFF | ON | OFF | smeđa žica (SWC IR) |
| Kenwood 1 | ON | OFF | OFF | OFF | smeđa žica (SWC IR) |
| Kenwood 2 | ON | ON | OFF | OFF | smeđa žica (SWC IR) |
| Philips | OFF | ON | OFF | ON | smeđa žica (SWC IR) |
| Pioneer 1 | OFF | OFF | OFF | ON | 3,5 mm jack |
| Pioneer 2 | OFF | OFF | ON | ON | 3,5 mm jack |
| Sony | ON | OFF | ON | ON | 3,5 mm jack |
| Zenec | ON | ON | OFF | ON | smeđa žica (SWC IR) |
| Key 1 / Key 2 (radiji s učenjem tipki) | OFF | ON | ON | OFF | žice Key 1 / Key 2 |
| Key 1 / Key 2 Extend (samo za učenje) | OFF | ON | ON | ON | žice Key 1 / Key 2 |
| Analog single wire (učenje preko jedne žice) | ON | ON | ON | OFF | smeđa žica (SWC IR) |
| Analog single wire Extend (samo za učenje) | ON | ON | ON | ON | smeđa žica (SWC IR) |
| Custom | ON | OFF | ON | OFF | ovisno o radiju |
| Ažuriranje softvera | OFF | OFF | OFF | OFF | – |
Extend produljuje svaki pritisak tipke na 2 sekunde i namijenjen je samo učenju tipki na radiju (npr. kod kotačića na volanu koji se ne može držati). Nakon učenja prebacite na uobičajeni način.
Ostali DIP prekidači: DIP 5 i 6 rezervirani su za postavke specifične za vozilo.
Spajanje kabela za radio po markama: Alpine, Clarion, Pioneer, Sony – 3,5 mm jack; JVC, Kenwood, Grundig, Philips, Zenec, XZent – jedna žica (smeđa); Blaupunkt (od 2010.), ESX, Snooper, kineski radiji, noviji Kenwood (od 2020.), XZent – žice Key 1 / Key 2 (plava, siva) i masa (crna). Točno spajanje pronaći ćete u uputama vašeg radija. Radiji marke Atoto nisu podržani.
Tehnički podaci
| Priključci | priključak vozila: 12-pin / 24-pin / 8-pin Dacia priključak tipki na volanu za radio: 3,5 mm jack / slobodne žice |
| Sabirnica | analogno |
| Postavljanje | 6 DIP prekidača, USB-C (ažuriranja, preraspodjela tipki) |
| Radni napon | 6 – 16 V |
| Potrošnja u mirovanju | < 3 mA |
| Radna temperatura | –20 °C do +85 °C |
| ACV brojevi | 42xvx006, 42xmc007, 42xrn009, 42xdc002 |
Sadržaj paketa

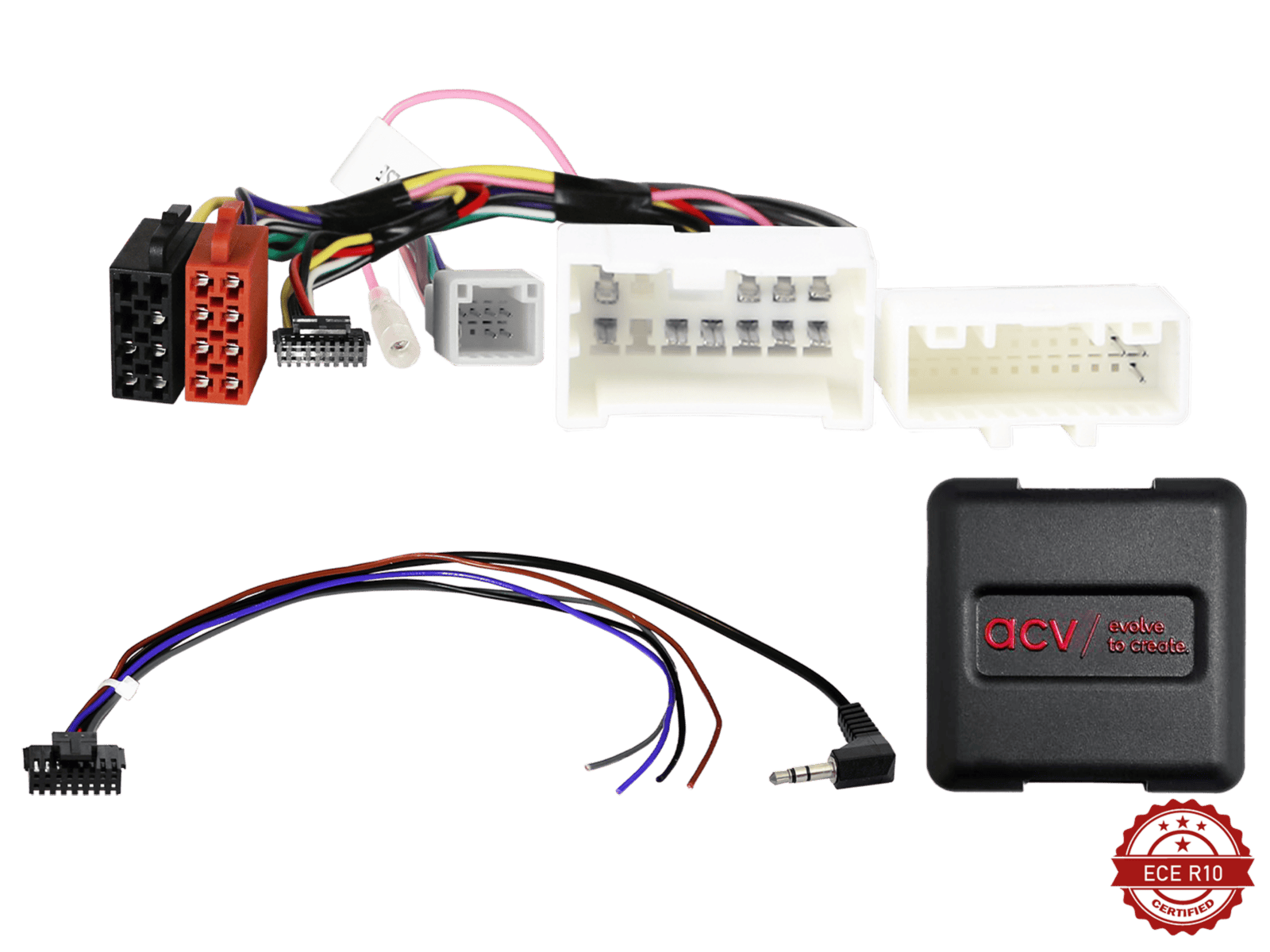

- Adapter za komande na volanu ACV
- Kabel za vozilo (12-pin / 24-pin / 8-pin → ISO)
- Kabel za radio (16-pin → 3,5 mm jack i slobodne žice)
Upute za ugradnju
- Odspojite negativni pol akumulatora i izvadite ključ.
- Prije uklanjanja starog radija provjerite rad svih tipki na volanu i postavki vozila.
- Izvadite tvornički radio i odspojite ga.
- DIP prekidačima postavite proizvođača radija. Prekidače postavljajte samo dok adapter nije pod naponom.
- Kabel za radio i kabel za vozilo spojite na adapter.
- Kabel za radio spojite na ulaz za tipke na volanu (SWC/Remote) na stražnjoj strani novog radija – 3,5 mm jack, smeđa žica ili žice Key 1 / Key 2, ovisno o radiju.
- ISO priključak adaptera spojite na ISO priključak novog radija. Ako radio nema ISO priključak, žice spojite prema bojama.
- Spojite antenu – po potrebi odgovarajućim antenskim adapterom.
- Na kraju spojite priključak vozila na adapter.
- Ako je potrebno, u izborniku radija uključite odnosno naučite tipke na volanu.
- Prije završne montaže armature provjerite rad radija, tipki na volanu i funkcija vozila.
Ako tipke ne rade: adapter odspojite s napajanja, provjerite priključke i postavke DIP prekidača te ga ponovno spojite (priključak vozila zadnji). Ako to ne pomogne, nakratko ugradite tvornički radio, uključite ga i zatim ponovite spajanje.
Dodatna spajanja i izmjene kabela namijenjeni su iskusnim monterima. Izmjene tvornički sastavljenog kabela mogu poništiti jamstvo.
Što vam još treba
- Ugradbeni okvir za novi radio: maske za autoradio
- Spajanje antene: antenski adapteri
- Novi radio: 2-DIN autoradio
Niste sigurni odgovara li adapter vašem vozilu? Pošaljite nam model, godište i fotografiju tvorničkog radija ili njegovog priključka i pomoći ćemo vam odabrati pravi.
