ACV 42xmt002 – adapter za komande na volanu za Citroën, Mitsubishi i Peugeot (18-pin / 20-pin)
Kada tvornički radio zamijenite novim, tipke na volanu bez adaptera više ne rade. Adapter ACV 42xmt002 očitava naredbe tipki na volanu preko CAN-Bus sabirnice i pretvara ih u signal koji razumije vaš novi autoradio. Tako glasnoćom, promjenom pjesama i telefonom i dalje možete upravljati s volana. Kabel za vozilo istovremeno omogućuje spajanje napajanja i zvučnika novog radija preko ISO priključka.
Glavne prednosti
- Zadržite tipke na volanu – glasnoća +, glasnoća –, sljedeća pjesma, prethodna pjesma, izvor, prihvat poziva, prekid poziva (ovisno o vozilu i radiju).
- Plug & play spajanje – vozilo: 18-pin / 20-pin. Rezanje originalnih instalacija nije potrebno.
- Za gotovo sve marke radija – odabir proizvođača radija DIP prekidačima (Alpine, Pioneer, Kenwood, JVC, Sony, Clarion, Zenec …).
- Dodatni izlazi – +12 V uključivanje pojačala / antene, +12 V stupanj za vožnju unatrag, impulsi brzine (speed pulse), ručna kočnica (masa).
- Preraspodjela tipki – svakoj tipki možete dodijeliti drugu funkciju te dvostruku funkciju (kratki / dugi pritisak). Postavljanje preko USB-C priključka računalom (PC, Mac) ili pametnim telefonom.
- Softver koji se može ažurirati preko USB-C priključka.
Odgovarajuća vozila
Citroën
- Citroën C-Crosser (V) 09/2007 – 10/2012
Mitsubishi
- Mitsubishi Lancer (CYO) 11/2007 – 10/2010
- Mitsubishi Outlander (CWB) 07/2007 – 02/2010
- Mitsubishi Outlander (CWB) 02/2010 – 10/2012
- Mitsubishi Outlander Sport (ASX) 2010 – 2021
Peugeot
- Peugeot 4007 (V) 01/2008 – 10/2012
ozvučenje Rockford Fosgate je podržano
Važno prije kupnje
- vozila s analognim paljenjem +12 V / paljenjem +12 V preko CAN-Bus:
- podesite premještanjem crvenog okruglog priključka (m/ž)
- za vozila s ozvučenjem Rockford Fosgate
- za vozila s tvorničkim radijem Mitsubishi
- za vozila s navigacijom MMCS s 18-pin / 20-pin priključkom Mitsubishi
- za vozila s navigacijom MMCS sa sivim 17-pin priključkom Honda
- adapter ACV 42k-1132-001
- postavke tipki na volanu (pogledajte upute)
- postavke ozvučenja Rockford Fosgate (pogledajte upute)
- Kod uvezenih vozila ili vozila s drugačijim softverom neke funkcije možda neće raditi.
- Ovisno o opremi vozila i funkcijama novog radija pojedina tipka može nedostajati ili imati drugu funkciju.
- Usporedite priključke na slici s priključcima u vozilu i provjerite je li u vozilu izvorno bio ugrađen jedan od navedenih tvorničkih radija.
Podržani autoradiji i postavljanje DIP prekidača
Na adapteru prije spajanja DIP prekidačima odaberete proizvođača radija (ON = prekidač gurnut prema dolje). Kod nekih radija funkciju tipki na volanu morate uključiti i u izborniku radija.
| Radio / način | 1 | 2 | 3 | 4 | 5 | Spajanje na radio |
|---|---|---|---|---|---|---|
| Alpine | OFF | ON | OFF | OFF | OFF | 3,5 mm jack |
| Clarion | ON | OFF | OFF | ON | OFF | 3,5 mm jack |
| Grundig | OFF | ON | OFF | ON | OFF | smeđa žica (SWC IR) |
| JVC | OFF | OFF | ON | OFF | OFF | smeđa žica (SWC IR) |
| Kenwood 1 | ON | OFF | OFF | OFF | OFF | smeđa žica (SWC IR) |
| Kenwood 2 | ON | ON | OFF | OFF | OFF | smeđa žica (SWC IR) |
| Philips | OFF | ON | OFF | ON | OFF | smeđa žica (SWC IR) |
| Pioneer 1 | OFF | OFF | OFF | ON | ON | 3,5 mm jack |
| Pioneer 2 | OFF | OFF | OFF | ON | OFF | 3,5 mm jack |
| Sony | ON | OFF | ON | ON | OFF | 3,5 mm jack |
| Zenec | ON | ON | OFF | ON | OFF | smeđa žica (SWC IR) |
| Key 1 / Key 2 (radiji s učenjem tipki) | OFF | ON | ON | OFF | OFF | žice Key 1 / Key 2 |
| Key 1 / Key 2 Extend (samo za učenje) | OFF | ON | ON | ON | OFF | žice Key 1 / Key 2 |
| Analog single wire (učenje preko jedne žice) | ON | ON | ON | OFF | ON | smeđa žica (SWC IR) |
| Analog single wire Extend (samo za učenje) | ON | ON | ON | ON | ON | smeđa žica (SWC IR) |
| Ažuriranje softvera | OFF | OFF | OFF | OFF | OFF | – |
Extend produljuje svaki pritisak tipke na 2 sekunde i namijenjen je samo učenju tipki na radiju (npr. kod kotačića na volanu koji se ne može držati). Nakon učenja prebacite na uobičajeni način.
Spajanje kabela za radio po markama: Alpine, Clarion, Pioneer, Sony – 3,5 mm jack; JVC, Kenwood, Grundig, Philips, Zenec, XZent – jedna žica (smeđa); Blaupunkt (od 2010.), ESX, Snooper, kineski radiji, noviji Kenwood (od 2020.), XZent – žice Key 1 / Key 2 (plava, siva) i masa (crna). Točno spajanje pronaći ćete u uputama vašeg radija. Radiji marke Atoto nisu podržani.
Dodatni izlazi (slobodne žice)
| Boja žice | Signal |
|---|---|
| plava | +12 V uključivanje pojačala / antene |
| crvena | +12 V paljenje (stezaljka 15) |
| narančasta | +12 V osvjetljenje (stezaljka 58) |
| ljubičasta/bijela | +12 V stupanj za vožnju unatrag |
| ružičasta | impulsi brzine (speed pulse) |
| zelena | ručna kočnica (masa) |
Opterećenje izlaza: najviše 250 mA. Ako trebate više, upotrijebite relej (1 relej: otpor zavojnice min. 75 Ω; 2 releja: min. 150 Ω).
Tehnički podaci
| Priključci | priključak vozila: 18-pin / 20-pin Mitsubishi priključak tipki na volanu za radio: 3,5 mm jack / slobodne žice |
| Sabirnica | CAN-Bus |
| Postavljanje | 6 DIP prekidača, USB-C (ažuriranja, preraspodjela tipki) |
| Radni napon | 6 – 16 V |
| Potrošnja u mirovanju | < 3 mA |
| Radna temperatura | –20 °C do +85 °C |
| ACV brojevi | 42xmt002 |

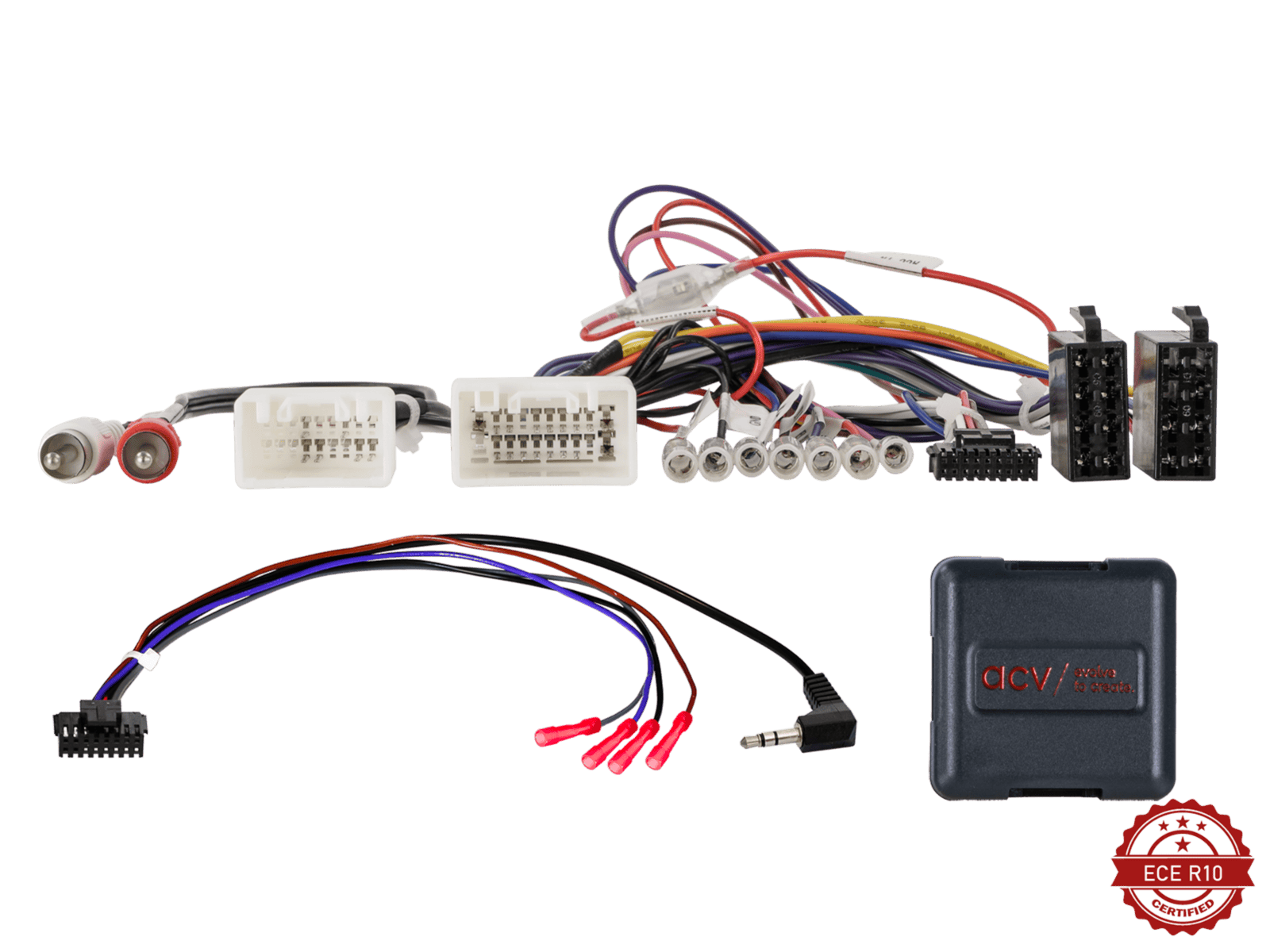

Sadržaj paketa
- Adapter za komande na volanu ACV
- Kabel za vozilo (18-pin / 20-pin → ISO) sa slobodnim žicama za dodatne signale
- Kabel za radio (16-pin → 3,5 mm jack i slobodne žice)
Upute za ugradnju
- Odspojite negativni pol akumulatora i izvadite ključ.
- Prije uklanjanja starog radija provjerite rad svih tipki na volanu i postavki vozila.
- Izvadite tvornički radio i odspojite ga.
- DIP prekidačima postavite proizvođača radija. Prekidače postavljajte samo dok adapter nije pod naponom.
- Kabel za radio i kabel za vozilo spojite na adapter.
- Kabel za radio spojite na ulaz za tipke na volanu (SWC/Remote) na stražnjoj strani novog radija – 3,5 mm jack, smeđa žica ili žice Key 1 / Key 2, ovisno o radiju.
- ISO priključak adaptera spojite na ISO priključak novog radija. Ako radio nema ISO priključak, žice spojite prema bojama.
- Po potrebi spojite slobodne žice (stupanj za vožnju unatrag, speed pulse, ručna kočnica) na radio.
- Spojite antenu – po potrebi odgovarajućim antenskim adapterom.
- Na kraju spojite priključak vozila na adapter.
- Ako je potrebno, u izborniku radija uključite odnosno naučite tipke na volanu.
- Prije završne montaže armature provjerite rad radija, tipki na volanu i funkcija vozila.
Ako tipke ne rade: adapter odspojite s napajanja, provjerite priključke i postavke DIP prekidača te ga ponovno spojite (priključak vozila zadnji). Ako to ne pomogne, nakratko ugradite tvornički radio, uključite ga i zatim ponovite spajanje.
Dodatna spajanja i izmjene kabela namijenjeni su iskusnim monterima. Izmjene tvornički sastavljenog kabela mogu poništiti jamstvo.
Što vam još treba
- Ugradbeni okvir za novi radio: maske za autoradio
- Spajanje antene: antenski adapteri
- Novi radio: 2-DIN autoradio
Niste sigurni odgovara li adapter vašem vozilu? Pošaljite nam model, godište i fotografiju tvorničkog radija ili njegovog priključka i pomoći ćemo vam odabrati pravi.
