ACV 42xch00c – adapter za komande na volanu za Chrysler, Dodge, Jeep, Lancia, Mitsubishi i VW (22-pin / 24-pin)
Kada tvornički radio zamijenite novim, tipke na volanu bez adaptera više ne rade. Adapter ACV 42xch00c očitava naredbe tipki na volanu preko CAN-Bus sabirnice i pretvara ih u signal koji razumije vaš novi autoradio. Tako glasnoćom, promjenom pjesama i telefonom i dalje možete upravljati s volana. Kabel za vozilo istovremeno omogućuje spajanje napajanja i zvučnika novog radija preko ISO priključka.
Glavne prednosti
- Zadržite tipke na volanu – glasnoća +, glasnoća –, izvor, sljedeća pjesma, prethodna pjesma (ovisno o vozilu i radiju).
- Plug & play spajanje – vozilo: 22-pin / 24-pin. Rezanje originalnih instalacija nije potrebno.
- Za gotovo sve marke radija – odabir proizvođača radija DIP prekidačima (Alpine, Pioneer, Kenwood, JVC, Sony, Clarion, Zenec …).
- Dodatni izlazi – +12 V uključivanje pojačala (Amp Remote), +12 V stupanj za vožnju unatrag, impulsi brzine (speed pulse), ručna kočnica (masa).
- Preraspodjela tipki – svakoj tipki možete dodijeliti drugu funkciju te dvostruku funkciju (kratki / dugi pritisak). Postavljanje preko USB-C priključka računalom (PC, Mac) ili pametnim telefonom.
- Softver koji se može ažurirati preko USB-C priključka.
Odgovarajuća vozila
Chrysler
- Chrysler 200 2011 – 2014
- Chrysler 300 06/2004 – 12/2010
- Chrysler 300C (LX) 06/2004 – 11/2007
- Chrysler 300C (LX) 11/2007 – 12/2010
- Chrysler 300M 01/2002 – 06/2004
- Chrysler Aspen 2007 – 2009
- Chrysler Concorde 2002 – 2004
- Chrysler Pacifica 2004 – 2008
- Chrysler PT Cruiser (PT) 10/2001 – 04/2006
- Chrysler PT Cruiser (PT) 01/2006 – 06/2009
- Chrysler Sebring (RJ) 03/2001 – 04/2003
- Chrysler Sebring (RJ) 04/2003 – 07/2007
- Chrysler Sebring (RJ) 05/2007 – 08/2010
- Chrysler Town&Country 2008 – 2016
- Chrysler Voyager (GK/GY/RG) 03/2001 – 05/2004
- Chrysler Voyager (GK/GY/RG) 05/2004 – 03/2008
- Chrysler Voyager (RT) 03/2008 – 12/2010
Dodge
- Dodge Avenger (JS) 06/2007 – 06/2009
- Dodge Caliber (PK) 06/2006 – 12/2010
- Dodge Caravan 2002 – 2015
- Dodge Charger 2009 – 2012
- Dodge Challenger 2008 – 2014
- Dodge Dakota 2002 – 2011
- Dodge Durango 2003 – 2009
- Dodge Journey (JC) 06/2008 – 12/2010
- Dodge Magnum 2008 – 2009
- Dodge Nitro 2007 – 2011
- Dodge RAM 2002 – 2008
- Dodge RAM Dodge RAM 1500 2009 – 2011
- Dodge RAM 2500 2010 – 2012
- Dodge RAM 3500 2010 – 2012
- Dodge RAM chassis cab 2011
- Dodge RAM C/V Tradesman 2012 – 2015
- Dodge Stratus 2002 – 2006
- Dodge Viper (SR) 11/2003 – 04/2010
Jeep
- Jeep Commander (WH) 05/2006 – 05/2008
- Jeep Commander (WH) 05/2008 – 11/2010
- Jeep Compass (PK) 11/2006 – 06/2010
- Jeep Compass (PK) 05/2011 – 12/2016
- Jeep Grand Cherokee (WJ) 10/2001 – 06/2005
- Jeep Grand Cherokee (WH) 06/2005 – 10/2007
- Jeep Grand Cherokee (WH) 10/2007 – 12/2010
- Jeep Grand Cherokee (WK) 12/2010 – 06/2013
- Jeep Liberty 2002 – 2012
- Jeep Patriot (PK) 2007 – 2017
- Jeep Wrangler (TJ) 01/2003 – 03/2007
- Jeep Wrangler (JK) 04/2007 – 02/2011
- Jeep Wrangler (JK) 02/2011 – 07/2018
Lancia
- Lancia Voyager (RT) 11/2011 – 08/2015
Mitsubishi
- Mitsubishi Raider 2008 – 2009
VW
- VW Routan 2009 – 2015
kod tvorničkog pojačala fader nije podržan
* vozila 2002 – 2009 (analogna) s ozvučenjem Infinity nisu podržana
* premošćivanje pojačala Infinity: zvučnike spojite izravno
** adapter ACV 42-uni-usa
** ISO adapter Chrysler/Dodge/Jeep 22-pin (ACV art. 1031-02)
Opcionalno:
adapter za kameru za vožnju unatrag Chrysler/Dodge/Jeep/Mitsubishi/VW (ACV art. 771031-1030)
Važno prije kupnje
- za vozila s CAN-Bus bez +12 V paljenja (stezaljka 15)
- za vozila s tvorničkim pojačalom ili bez njega
- za vozila bez ozvučenja Infinity*/**
- vozila bez CAN-Bus s +12 V paljenjem**
- za vozila bez upozorenja na mrtvi kut
- upozorenje na mrtvi kut nije podržano
- parkirni senzori (PDC) nisu podržani
- impulsi brzine nisu podržani
- kod tvorničkog pojačala fader nije podržan
- provjerite zvuk telefona i navigacije; po potrebi zamijenite spoj prednjeg / stražnjeg izlaza
- uključivanje pojačala postavite DIP prekidačima (pogledajte upute)
- Kod uvezenih vozila ili vozila s drugačijim softverom neke funkcije možda neće raditi.
- Ovisno o opremi vozila i funkcijama novog radija pojedina tipka može nedostajati ili imati drugu funkciju.
- Usporedite priključke na slici s priključcima u vozilu i provjerite je li u vozilu izvorno bio ugrađen jedan od navedenih tvorničkih radija.
Podržani autoradiji i postavljanje DIP prekidača
Na adapteru prije spajanja DIP prekidačima odaberete proizvođača radija (ON = prekidač gurnut prema dolje). Kod nekih radija funkciju tipki na volanu morate uključiti i u izborniku radija.
| Radio / način | 1 | 2 | 3 | 4 | Spajanje na radio |
|---|---|---|---|---|---|
| Alpine | OFF | ON | OFF | OFF | 3,5 mm jack |
| Clarion | ON | OFF | OFF | ON | 3,5 mm jack |
| Grundig | OFF | ON | OFF | ON | smeđa žica (SWC IR) |
| JVC | OFF | OFF | ON | OFF | smeđa žica (SWC IR) |
| Kenwood 1 | ON | OFF | OFF | OFF | smeđa žica (SWC IR) |
| Kenwood 2 | ON | ON | OFF | OFF | smeđa žica (SWC IR) |
| Philips | OFF | ON | OFF | ON | smeđa žica (SWC IR) |
| Pioneer 1 | OFF | OFF | OFF | ON | 3,5 mm jack |
| Pioneer 2 | OFF | OFF | ON | ON | 3,5 mm jack |
| Sony | ON | OFF | ON | ON | 3,5 mm jack |
| Zenec | ON | ON | OFF | ON | smeđa žica (SWC IR) |
| Key 1 / Key 2 (radiji s učenjem tipki) | OFF | ON | ON | OFF | žice Key 1 / Key 2 |
| Key 1 / Key 2 Extend (samo za učenje) | OFF | ON | ON | ON | žice Key 1 / Key 2 |
| Analog single wire (učenje preko jedne žice) | ON | ON | ON | OFF | smeđa žica (SWC IR) |
| Analog single wire Extend (samo za učenje) | ON | ON | ON | ON | smeđa žica (SWC IR) |
| Custom | ON | OFF | ON | OFF | ovisno o radiju |
| Ažuriranje softvera | OFF | OFF | OFF | OFF | – |
Extend produljuje svaki pritisak tipke na 2 sekunde i namijenjen je samo učenju tipki na radiju (npr. kod kotačića na volanu koji se ne može držati). Nakon učenja prebacite na uobičajeni način.
Spajanje kabela za radio po markama: Alpine, Clarion, Pioneer, Sony – 3,5 mm jack; JVC, Kenwood, Grundig, Philips, Zenec, XZent – jedna žica (smeđa); Blaupunkt (od 2010.), ESX, Snooper, kineski radiji, noviji Kenwood (od 2020.), XZent – žice Key 1 / Key 2 (plava, siva) i masa (crna). Točno spajanje pronaći ćete u uputama vašeg radija. Radiji marke Atoto nisu podržani.
Dodatni izlazi (slobodne žice)
| Boja žice | Signal |
|---|---|
| plava/bijela | +12 V uključivanje pojačala (Amp Remote) |
| crvena | +12 V paljenje (stezaljka 15) |
| narančasta | +12 V osvjetljenje (stezaljka 58) |
| ljubičasta/bijela | +12 V stupanj za vožnju unatrag |
| ružičasta | impulsi brzine (speed pulse) |
| zelena | ručna kočnica (masa) |
Opterećenje izlaza: najviše 250 mA. Ako trebate više, upotrijebite relej (1 relej: otpor zavojnice min. 75 Ω; 2 releja: min. 150 Ω).
Tehnički podaci
| Priključci | priključak vozila: 22-pin / 24-pin Chrysler priključak tipki na volanu za radio: 3,5 mm jack / slobodne žice |
| Sabirnica | CAN-Bus |
| Postavljanje | 6 DIP prekidača, USB-C (ažuriranja, preraspodjela tipki) |
| Radni napon | 6 – 16 V |
| Potrošnja u mirovanju | < 3 mA |
| Radna temperatura | –20 °C do +85 °C |
| ACV brojevi | 42xch00c |

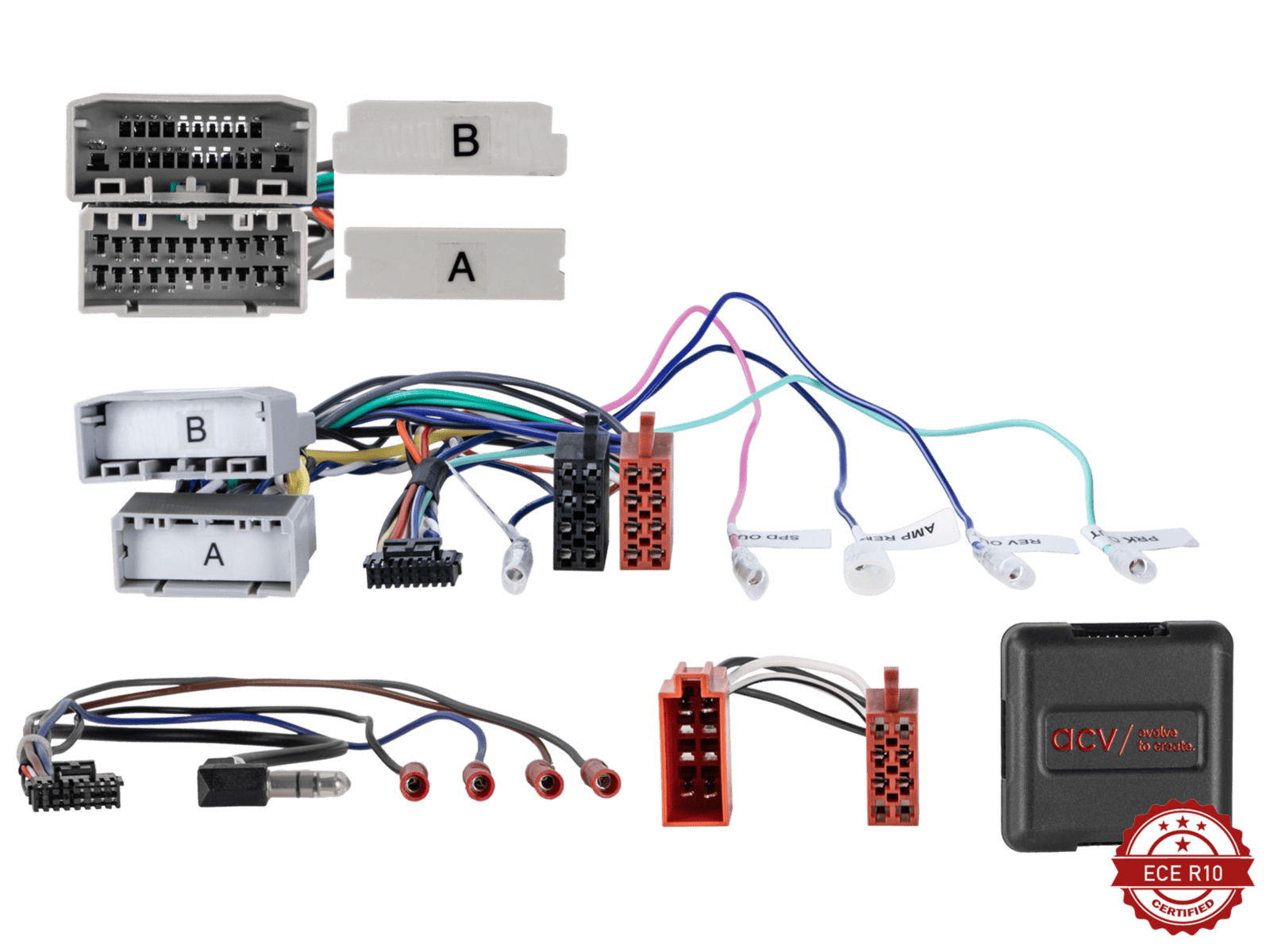

Sadržaj paketa
- Adapter za komande na volanu ACV
- Kabel za vozilo (22-pin / 24-pin → ISO) sa slobodnim žicama za dodatne signale
- Kabel za radio (16-pin → 3,5 mm jack i slobodne žice)
Upute za ugradnju
- Odspojite negativni pol akumulatora i izvadite ključ.
- Prije uklanjanja starog radija provjerite rad svih tipki na volanu i postavki vozila.
- Izvadite tvornički radio i odspojite ga.
- DIP prekidačima postavite proizvođača radija. Prekidače postavljajte samo dok adapter nije pod naponom.
- Kabel za radio i kabel za vozilo spojite na adapter.
- Kabel za radio spojite na ulaz za tipke na volanu (SWC/Remote) na stražnjoj strani novog radija – 3,5 mm jack, smeđa žica ili žice Key 1 / Key 2, ovisno o radiju.
- ISO priključak adaptera spojite na ISO priključak novog radija. Ako radio nema ISO priključak, žice spojite prema bojama.
- Po potrebi spojite slobodne žice (stupanj za vožnju unatrag, speed pulse, ručna kočnica) na radio.
- Spojite antenu – po potrebi odgovarajućim antenskim adapterom.
- Na kraju spojite priključak vozila na adapter.
- Ako je potrebno, u izborniku radija uključite odnosno naučite tipke na volanu.
- Prije završne montaže armature provjerite rad radija, tipki na volanu i funkcija vozila.
Ako tipke ne rade: adapter odspojite s napajanja, provjerite priključke i postavke DIP prekidača te ga ponovno spojite (priključak vozila zadnji). Ako to ne pomogne, nakratko ugradite tvornički radio, uključite ga i zatim ponovite spajanje.
Dodatna spajanja i izmjene kabela namijenjeni su iskusnim monterima. Izmjene tvornički sastavljenog kabela mogu poništiti jamstvo.
Što vam još treba
- Ugradbeni okvir za novi radio: maske za autoradio
- Spajanje antene: antenski adapteri
- Novi radio: 2-DIN autoradio
Niste sigurni odgovara li adapter vašem vozilu? Pošaljite nam model, godište i fotografiju tvorničkog radija ili njegovog priključka i pomoći ćemo vam odabrati pravi.
