ACV 42xbm004 – adapter za komande na volanu za BMW (40-pin Quadlock)
Kada tvornički radio zamijenite novim, tipke na volanu bez adaptera više ne rade. Adapter ACV 42xbm004 očitava naredbe tipki na volanu iz analognog signala tipki i pretvara ih u signal koji razumije vaš novi autoradio. Tako glasnoćom, promjenom pjesama i telefonom i dalje možete upravljati s volana. Kabel za vozilo istovremeno omogućuje spajanje napajanja i zvučnika novog radija preko ISO priključka.
Glavne prednosti
- Zadržite tipke na volanu – glasnoća +, glasnoća –, sljedeća pjesma, prethodna pjesma, prekid poziva (ovisno o vozilu i radiju).
- Plug & play spajanje – vozilo: 40-pin Quadlock. Rezanje originalnih instalacija nije potrebno.
- Za gotovo sve marke radija – odabir proizvođača radija DIP prekidačima (Alpine, Pioneer, Kenwood, JVC, Sony, Clarion, Zenec …).
- Preraspodjela tipki – svakoj tipki možete dodijeliti drugu funkciju te dvostruku funkciju (kratki / dugi pritisak). Postavljanje preko USB-C priključka računalom (PC, Mac) ili pametnim telefonom.
- Softver koji se može ažurirati preko USB-C priključka.
Odgovarajuća vozila
BMW
- BMW 3er (E46) 07/1998 – 02/2007
- BMW 5er (E39) 09/2000 – 05/2004
- BMW X3 (E83) 02/2004 – 08/2010
- BMW X5 (E53) 03/2000 – 11/2006
- BMW Z4 (E85) 03/2002 – 08/2008***
- BMW Mini (R50/R53) 06/2001 – 11/2006****
- BMW Mini (R52) 07/2004 – 08/2008
* vozila s navigacijom Professional: produžetak BMW Quadlock (ž) > Quadlock (m) s antenom, 6,5 m (ACV art. 1020-21-6500-0)
** vozila s tvorničkim pojačalom (bez DSP / Harman Kardon): adapter ACV 42xbm007
*** vozila s platnenim krovom
**** Mini (R53) s ozvučenjem Harman Kardon: adapter ACV 42k-1024-001
Važno prije kupnje
- za nepoznatu verziju priključka BMW: adapter ACV 42xbm00c sa 17-pin i 40-pin Quadlock kabelom
- za vozila s tvorničkim radijem Business
- za vozila bez tvorničke navigacije Professional*
- za vozila bez tvorničkog pojačala**
- tvorničke uređaje (CD izmjenjivač, TV prijemnik, telefonski modul) potrebno je odspojiti
- Kod uvezenih vozila ili vozila s drugačijim softverom neke funkcije možda neće raditi.
- Ovisno o opremi vozila i funkcijama novog radija pojedina tipka može nedostajati ili imati drugu funkciju.
- Usporedite priključke na slici s priključcima u vozilu i provjerite je li u vozilu izvorno bio ugrađen jedan od navedenih tvorničkih radija.
Podržani autoradiji i postavljanje DIP prekidača
Na adapteru prije spajanja DIP prekidačima odaberete proizvođača radija (ON = prekidač gurnut prema dolje). Kod nekih radija funkciju tipki na volanu morate uključiti i u izborniku radija.
| Radio / način | 1 | 2 | 3 | 4 | Spajanje na radio |
|---|---|---|---|---|---|
| Alpine | OFF | ON | OFF | OFF | 3,5 mm jack |
| Clarion | ON | OFF | OFF | ON | 3,5 mm jack |
| Grundig | OFF | ON | OFF | ON | smeđa žica (SWC IR) |
| JVC | OFF | OFF | ON | OFF | smeđa žica (SWC IR) |
| Kenwood 1 | ON | OFF | OFF | OFF | smeđa žica (SWC IR) |
| Kenwood 2 | ON | ON | OFF | OFF | smeđa žica (SWC IR) |
| Philips | OFF | ON | OFF | ON | smeđa žica (SWC IR) |
| Pioneer 1 | OFF | OFF | OFF | ON | 3,5 mm jack |
| Pioneer 2 | OFF | OFF | ON | ON | 3,5 mm jack |
| Sony | ON | OFF | ON | ON | 3,5 mm jack |
| Zenec | ON | ON | OFF | ON | smeđa žica (SWC IR) |
| Key 1 / Key 2 (radiji s učenjem tipki) | OFF | ON | ON | OFF | žice Key 1 / Key 2 |
| Key 1 / Key 2 Extend (samo za učenje) | OFF | ON | ON | ON | žice Key 1 / Key 2 |
| Analog single wire (učenje preko jedne žice) | ON | ON | ON | OFF | smeđa žica (SWC IR) |
| Analog single wire Extend (samo za učenje) | ON | ON | ON | ON | smeđa žica (SWC IR) |
| Custom | ON | OFF | ON | OFF | ovisno o radiju |
| Ažuriranje softvera | OFF | OFF | OFF | OFF | – |
Extend produljuje svaki pritisak tipke na 2 sekunde i namijenjen je samo učenju tipki na radiju (npr. kod kotačića na volanu koji se ne može držati). Nakon učenja prebacite na uobičajeni način.
Ostali DIP prekidači: DIP 5 i 6 rezervirani su za postavke specifične za vozilo.
Spajanje kabela za radio po markama: Alpine, Clarion, Pioneer, Sony – 3,5 mm jack; JVC, Kenwood, Grundig, Philips, Zenec, XZent – jedna žica (smeđa); Blaupunkt (od 2010.), ESX, Snooper, kineski radiji, noviji Kenwood (od 2020.), XZent – žice Key 1 / Key 2 (plava, siva) i masa (crna). Točno spajanje pronaći ćete u uputama vašeg radija. Radiji marke Atoto nisu podržani.
Tehnički podaci
| Priključci | priključak vozila: 40-pin Quadlock BMW priključak tipki na volanu za radio: 3,5 mm jack / slobodne žice |
| Sabirnica | I-Bus |
| Postavljanje | 6 DIP prekidača, USB-C (ažuriranja, preraspodjela tipki) |
| Radni napon | 6 – 16 V |
| Potrošnja u mirovanju | < 3 mA |
| Radna temperatura | –20 °C do +85 °C |
| ACV brojevi | 42xbm004 |

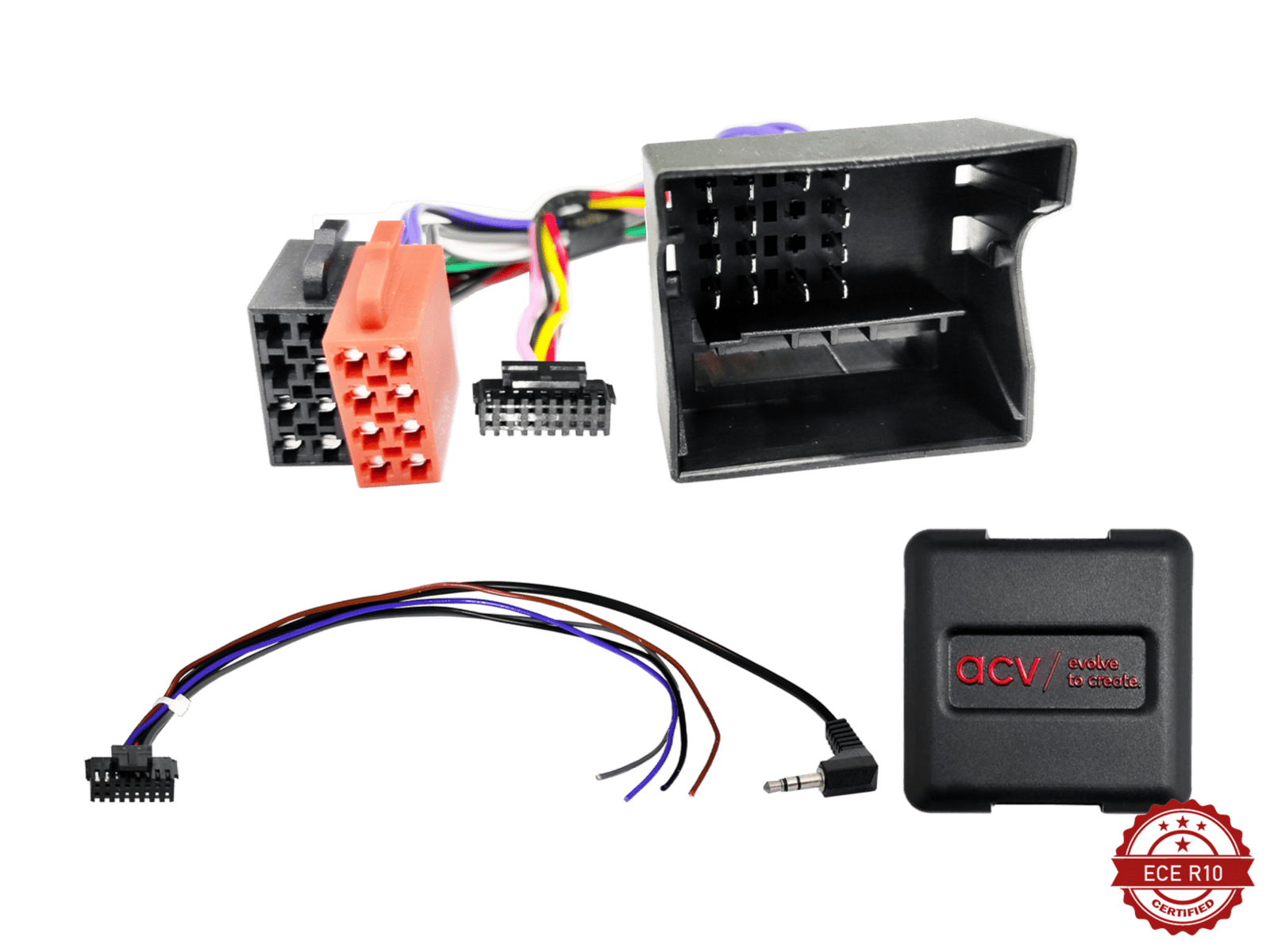

Sadržaj paketa
- Adapter za komande na volanu ACV
- Kabel za vozilo (40-pin Quadlock → ISO)
- Kabel za radio (16-pin → 3,5 mm jack i slobodne žice)
Upute za ugradnju
- Odspojite negativni pol akumulatora i izvadite ključ.
- Prije uklanjanja starog radija provjerite rad svih tipki na volanu i postavki vozila.
- Izvadite tvornički radio i odspojite ga.
- DIP prekidačima postavite proizvođača radija. Prekidače postavljajte samo dok adapter nije pod naponom.
- Kabel za radio i kabel za vozilo spojite na adapter.
- Kabel za radio spojite na ulaz za tipke na volanu (SWC/Remote) na stražnjoj strani novog radija – 3,5 mm jack, smeđa žica ili žice Key 1 / Key 2, ovisno o radiju.
- ISO priključak adaptera spojite na ISO priključak novog radija. Ako radio nema ISO priključak, žice spojite prema bojama.
- Spojite antenu – po potrebi odgovarajućim antenskim adapterom.
- Na kraju spojite priključak vozila na adapter.
- Ako je potrebno, u izborniku radija uključite odnosno naučite tipke na volanu.
- Prije završne montaže armature provjerite rad radija, tipki na volanu i funkcija vozila.
Ako tipke ne rade: adapter odspojite s napajanja, provjerite priključke i postavke DIP prekidača te ga ponovno spojite (priključak vozila zadnji). Ako to ne pomogne, nakratko ugradite tvornički radio, uključite ga i zatim ponovite spajanje.
Dodatna spajanja i izmjene kabela namijenjeni su iskusnim monterima. Izmjene tvornički sastavljenog kabela mogu poništiti jamstvo.
Što vam još treba
- Ugradbeni okvir za novi radio: maske za autoradio
- Spajanje antene: antenski adapteri
- Novi radio: 2-DIN autoradio
Niste sigurni odgovara li adapter vašem vozilu? Pošaljite nam model, godište i fotografiju tvorničkog radija ili njegovog priključka i pomoći ćemo vam odabrati pravi.
