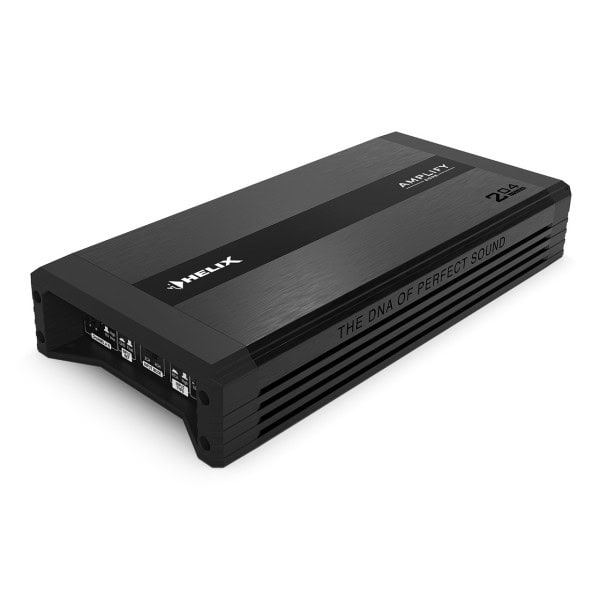

Helix AMPLIFY 204 X-OVER – kompaktno 4-kanalno pojačalo sa skretnicom i DirectDSP
Helix AMPLIFY 204 X-OVER pripada seriji AMPLIFY 2 – ulaznoj seriji kompaktnih pojačala klase D s premostivim izlazima. Četiri širokopojasna izlaza omogućuju rad kao 4-kanalni sustav, 3-kanalni sustav sa subwooferom ili premošteni 2-kanalni sustav: 4 × 100 W RMS na 4 Ω, 4 × 190 W RMS na 2 Ω ili 2 × 380 W RMS na 4 Ω premošteno.
Verzija X-OVER namijenjena je klasičnim nadogradnjama s tvorničkim ili naknadno ugrađenim autoradiom. Ugrađena aktivna skretnica s podesivim visokopropusnim i niskopropusnim filtrima te preklopnikom načina ulaza omogućuje aktivni prednji sustav (odvojeni kanali za visokotonce i niskotonce), pasivni prednji i stražnji sustav ili prednji sustav sa subwooferom na premoštenim kanalima. Preklopivi visokonaponski i RCA ulazi prihvaćaju signal do 16 V, sklop ADEP.3 osigurava besprijekornu komunikaciju s tvorničkim radijima, a funkcija automatskog uključivanja pojednostavljuje spajanje.
Funkcija DirectDSP šalje signal mimo unutarnje skretnice, nefiltriran, izravno na izlazni stupanj – idealno ako ćete sustav kasnije nadograditi vanjskim DSP procesorom. Uklonjivi poklopac skriva sve priključke i regulatore, a mat površina s oštrim linijama daje pojačalu minimalistički izgled.
Karakteristike
- Do 240 W RMS po kanalu na 2 Ω
- Premostivi izlazi – 4-kanalni, 3-kanalni ili 2-kanalni način
- Rad sa start-stop sustavima (do 6 V)
- Ugrađena aktivna skretnica (HP/LP 45–400 Hz) s preklopnikom načina ulaza
- Funkcija DirectDSP – zaobilaženje skretnice za rad s vanjskim DSP-om
- Pametni visokonaponski ulaz sa sklopom ADEP.3 za tvorničke radije
- Automatsko uključivanje (auto turn-on) preko visokonaponskog ulaza
- Visoka učinkovitost i malo topline zahvaljujući tehnologiji klase D
- Ultra kompaktne dimenzije za ugradnju u mali prostor
- Uklonjivi poklopac koji skriva priključke i regulatore
Tehnički podaci
- Broj kanala: 4
- Snaga RMS @ 4 Ω (≤ 1 % THD+N, 14,4 V): 4 × 100 W
- Snaga RMS @ 2 Ω: 4 × 190 W
- Snaga RMS premošteno @ 4 Ω: 2 × 380 W
- Najveća snaga po kanalu: do 240 W RMS @ 2 Ω / do 480 W RMS premošteno @ 4 Ω

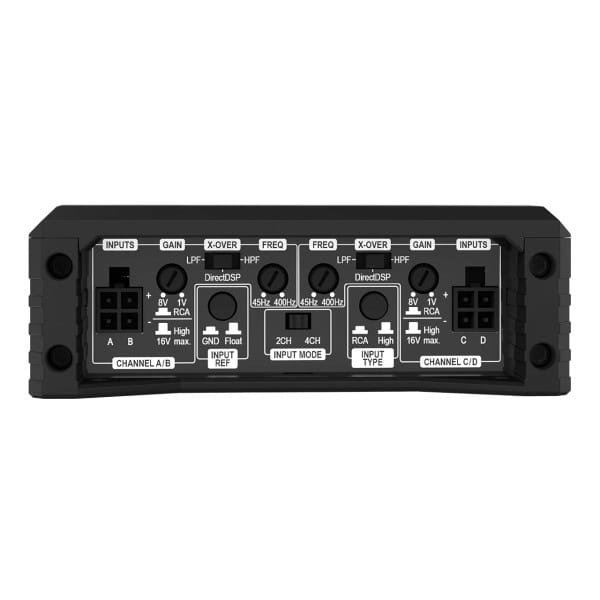

- Ulazi: 4 × RCA ili 4 × visokonaponski (zvučnički), 1 × remote-in
- Ulazna osjetljivost: RCA 1–8 V, visokonaponski 2–16 V
- Ulazna impedancija: RCA 8 kΩ, visokonaponski 9–33 Ω

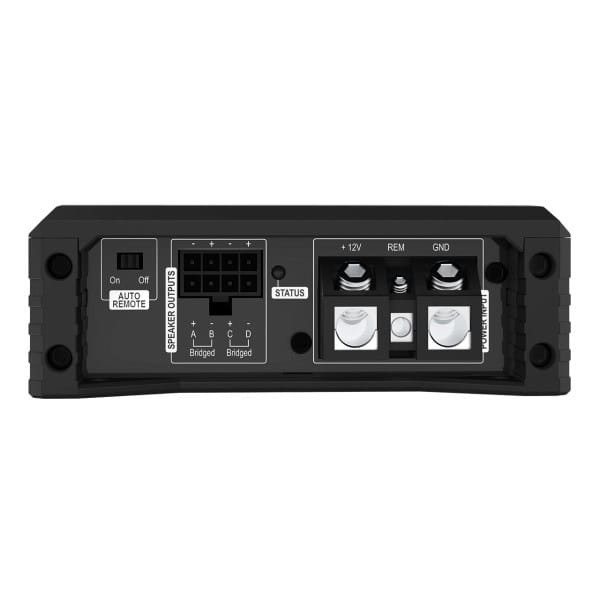

- Izlazi: 4 × zvučnički
- Frekvencijski odziv: 10 Hz – 20 kHz
- Visokopropusni filtar: 45–400 Hz, podesiv, isključiv, 12 dB/okt.
- Niskopropusni filtar: 45–400 Hz, podesiv, isključiv, 12 dB/okt.
- Omjer signal/šum: 99 dB (A-ponderirano, pri punoj snazi)
- Izobličenje THD (1 kHz, 1 W, 4 Ω): < 0,012 %
- THD+N (1 kHz, 1 W, 4 Ω): < 0,02 %
- Faktor prigušenja: 70
- Radni napon: 10,5–16 V (do 6 V najviše 5 s)
- Struja mirovanja: 1100 mA
- Osigurači: 2 × 30 A LP-Mini (APS)
- Priključna snaga: 12 V DC, najviše 70 A
- Radna temperatura: −40 °C do +70 °C
- Dimenzije (V × Š × D): 41,5 × 248 × 118 mm
Sadržaj paketa
- 1 × pojačalo Helix AMPLIFY 204 X-OVER
- 2 × imbus ključ
- 3 × priključni kabel
- 2 × osigurač
- Pribor za pričvršćivanje
- Upute za uporabu
